សន្ទះបិទបើកទ្វារដែកក្លែងក្លាយ -FLANGE

ក្រុមហ៊ុន Guocheng Valve Group Co.,អិលធីឌី គឺជាក្រុមហ៊ុនផលិត FORGED TRUNNION BALL VALVE ឈានមុខគេមួយរបស់ប្រទេសចិន សូមស្វាគមន៍មកកាន់ការលក់ដុំ FORGED TRUNNION BALL VALVE ដែលមានតម្លៃសមរម្យពីរោងចក្ររបស់យើង។

វ៉ាល់បាល់ TRUNNION ក្លែងក្លាយ

សន្ទះបិទបើក trunnion ត្រូវបានប្រើដើម្បីកាត់ផ្តាច់ ឬភ្ជាប់ប្រព័ន្ធផ្សព្វផ្សាយក្នុង Class150~Class2500។ សន្ទះបិទបើកដែលធ្វើពីវត្ថុធាតុផ្សេងៗគ្នាគឺសមរម្យសម្រាប់ប្រព័ន្ធផ្សព្វផ្សាយផ្សេងៗដូចជា ទឹក ចំហាយទឹក ប្រេង ឧស្ម័នរាវ ឧស្ម័នធម្មជាតិ ឧស្ម័នធ្យូងថ្ម អាស៊ីតនីទ្រីក អុកស៊ីតកម្ម អ៊ុយ និងល។ របៀបបើកបររួមមានប្រតិបត្តិការដោយដៃ និងប្រតិបត្តិការអគ្គិសនី។ ចុងបញ្ចប់នៃការតភ្ជាប់អាចជា flange ឬ butt welding ។

លក្ខណៈពិសេសរចនាសម្ព័ន្ធ

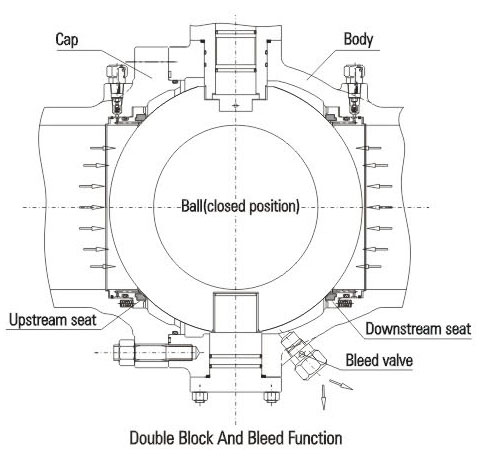

1. Double Block And Bleed (DBB)
នៅពេលដែលសន្ទះបិទបើក ហើយបែហោងធ្មែញកណ្តាលត្រូវបានបញ្ចេញចោលតាមរយៈសន្ទះបិទបើក កៅអីខាងលើ និងខាងក្រោមនឹងរារាំងដោយឯករាជ្យនូវសារធាតុរាវនៅច្រកចូល និងព្រី ដើម្បីដឹងពីមុខងារប្លុកទ្វេ។ មុខងារមួយទៀតរបស់ឧបករណ៍បញ្ចេញទឹកគឺថា កៅអីសន្ទះអាចត្រូវបានពិនិត្យប្រសិនបើមានការលេចធ្លាយណាមួយក្នុងអំឡុងពេលធ្វើតេស្ត។ លើសពីនេះ ប្រាក់បញ្ញើនៅខាងក្នុងរាងកាយអាចលាងសម្អាត និងបញ្ចេញចោលតាមរយៈឧបករណ៍បញ្ចេញទឹក ដើម្បីកាត់បន្ថយការខូចខាតដល់កៅអីដោយសារធាតុមិនបរិសុទ្ធនៅក្នុងឧបករណ៍ផ្ទុក។

2. កម្លាំងបង្វិលជុំប្រតិបត្តិការទាប
សន្ទះបាល់បំពង់ trunnion ទទួលយករចនាសម្ព័ន្ធគ្រាប់បាល់ trunnion និងកៅអីសន្ទះអណ្តែត ដើម្បីសម្រេចបាននូវកម្លាំងបង្វិលទាបក្រោមសម្ពាធប្រតិបត្តិការ។ វាប្រើ PTFE រំអិលដោយខ្លួនឯង និងទ្រនាប់រំកិល ដើម្បីកាត់បន្ថយមេគុណការកកិតទៅកម្រិតទាបបំផុត ដោយភ្ជាប់ជាមួយដើមដែលមានអាំងតង់ស៊ីតេខ្ពស់ និងមានភាពល្អិតល្អន់ខ្ពស់។

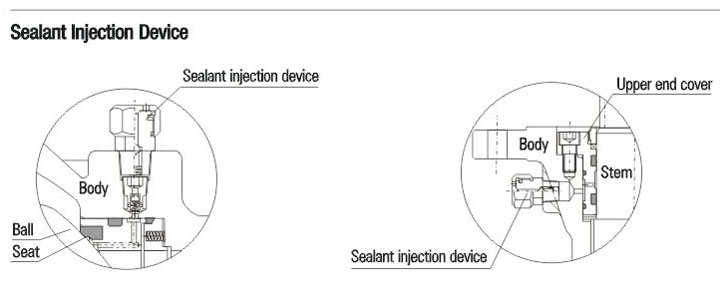

3. ឧបករណ៍ផ្សាភ្ជាប់សង្គ្រោះបន្ទាន់
វ៉ាល់បាល់ដែលមានអង្កត់ផ្ចិតលើសពី 6 អ៊ីញ (DN150) ត្រូវបានរចនាឡើងទាំងអស់ជាមួយនឹងឧបករណ៍ចាក់ថ្នាំផ្សាភ្ជាប់នៅលើដើម និងកៅអី។ នៅពេលដែលក្រវ៉ាត់កៅអី ឬដើម O ring ត្រូវបានខូចខាតដោយសារគ្រោះថ្នាក់ សារធាតុផ្សាភ្ជាប់ដែលត្រូវគ្នាអាចត្រូវបានចាក់ដោយឧបករណ៍ចាក់ថ្នាំ sealant ដើម្បីជៀសវាងការលេចធ្លាយមធ្យមនៅលើក្រវ៉ាត់កៅអី និងដើម។ បើចាំបាច់ ប្រព័ន្ធផ្សាភ្ជាប់ជំនួយអាចត្រូវបានប្រើសម្រាប់ការបោកគក់ និងរំអិលកៅអី ដើម្បីរក្សាភាពស្អាតរបស់វា។

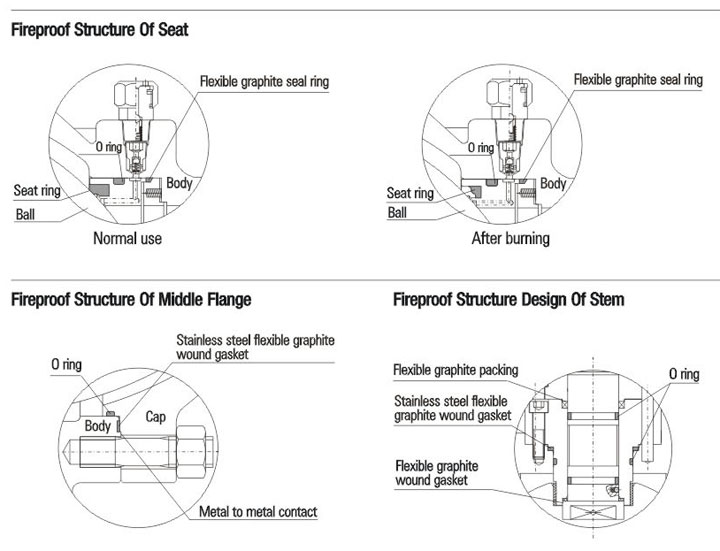

4. ការរចនារចនាសម្ព័ន្ធការពារភ្លើង
ក្នុងករណីមានភ្លើងឆេះកំឡុងពេលប្រើប្រាស់សន្ទះបិទបើក សង្វៀនកៅអី O ring និងកណ្តាល O ring ដែលធ្វើពី PTFE កៅស៊ូ ឬវត្ថុមិនមែនលោហធាតុផ្សេងទៀតនឹងត្រូវរលួយ ឬខូចនៅក្រោមសីតុណ្ហភាពខ្ពស់។ នៅក្រោមសម្ពាធនៃឧបករណ៍ផ្ទុក សន្ទះបិទបើកបាល់នឹងរុញអ្នករក្សាកៅអីយ៉ាងលឿនឆ្ពោះទៅរកបាល់ ដើម្បីធ្វើឱ្យរង្វង់ផ្សាភ្ជាប់ដែកប៉ះបាល់ និងបង្កើតជាលោហៈធាតុជំនួយទៅនឹងរចនាសម្ព័ន្ធផ្សាភ្ជាប់ដែក ដែលអាចគ្រប់គ្រងការលេចធ្លាយសន្ទះបិទបើកប្រកបដោយប្រសិទ្ធភាព។ ការរចនារចនាសម្ព័ន្ធការពារភ្លើងនៃសន្ទះបិទបើកបំពង់ trunnion អនុលោមតាមតម្រូវការនៅក្នុង API 607, API 6FA, BS 7655 និងស្តង់ដារផ្សេងទៀត។

5. រចនាសម្ព័ន្ធប្រឆាំងនឹងឋិតិវន្ត
សន្ទះបាល់ត្រូវបានផ្តល់ជាមួយនឹងរចនាសម្ព័ន្ធប្រឆាំងនឹងឋិតិវន្ត និងប្រើប្រាស់ឧបករណ៍បញ្ចេញចរន្តអគ្គិសនីឋិតិវន្តដើម្បីបង្កើតជាឆានែលឋិតិវន្តរវាងបាល់ និងរាងកាយដោយផ្ទាល់ ឬបង្កើតជាឆានែលឋិតិវន្តរវាងបាល់ និងរាងកាយតាមរយៈដើម ដើម្បីបញ្ចេញចរន្តអគ្គិសនីឋិតិវន្តដែលផលិតចេញពីធូលីទៅនឹងការកកិតក្នុងអំឡុងពេលបើក និងបិទបាល់ និងកៅអីតាមបំពង់ ជៀសវាងភ្លើង ឬការផ្ទុះដែលអាចបណ្តាលមកពីប្រព័ន្ធសុវត្ថិភាពឋិតិវន្ត។
6. រចនាសម្ព័ន្ធនៃការផ្សាភ្ជាប់កៅអីដែលអាចទុកចិត្តបាន។
ការផ្សាភ្ជាប់កៅអីត្រូវបានដឹងតាមរយៈឧបករណ៍រក្សាកៅអីអណ្តែតទឹកពីរ។ ពួកវាអាចអណ្តែតតាមអ័ក្ស ដើម្បីរារាំងសារធាតុរាវ រួមទាំងការផ្សាភ្ជាប់គ្រាប់បាល់ និងការផ្សាភ្ជាប់រាងកាយ។ ការផ្សាភ្ជាប់សម្ពាធទាបនៃសន្ទះបិទបើកត្រូវបានដឹងដោយការរឹតបន្តឹងមុននិទាឃរដូវ។ លើសពីនេះទៀតឥទ្ធិពល piston នៃសន្ទះបិទបើកគឺសមហេតុផលដែលដឹងពីការផ្សាភ្ជាប់សម្ពាធខ្ពស់ដោយសម្ពាធនៃឧបករណ៍ផ្ទុកខ្លួនឯង។ ការផ្សាភ្ជាប់បាល់ពីរប្រភេទខាងក្រោមអាចត្រូវបានគេដឹង។
7. ការផ្សាភ្ជាប់តែមួយ (ការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិនៅក្នុងផ្នែកកណ្តាលនៃសន្ទះបិទបើក)
ជាទូទៅ រចនាសម្ព័ន្ធផ្សាភ្ជាប់តែមួយត្រូវបានប្រើ ពោលគឺមានតែការផ្សាភ្ជាប់ខាងលើប៉ុណ្ណោះ។ នៅពេលដែលនិទាឃរដូវឯករាជ្យដែលផ្ទុកកៅអីបិទភ្ជាប់ខាងលើ និងខាងក្រោមត្រូវបានប្រើ សម្ពាធលើសនៅខាងក្នុងសន្ទះបិទបើកអាចយកឈ្នះលើឥទ្ធិពលនៃការរឹតបន្តឹងមុននៃនិទាឃរដូវ ដូច្នេះដើម្បីធ្វើឱ្យកៅអីលែងចេញពីបាល់ និងដឹងពីការបន្ធូរសម្ពាធដោយស្វ័យប្រវត្តិឆ្ពោះទៅផ្នែកខាងក្រោម។

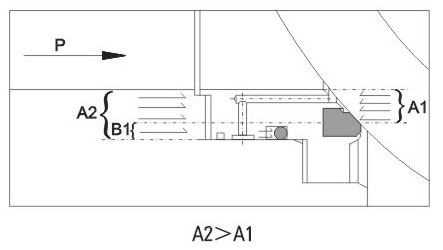

ផ្នែកខាងលើ៖ នៅពេលដែលកៅអីផ្លាស់ទីតាមអ័ក្សតាមបណ្តោយសន្ទះបិទបើក សម្ពាធ P ដែលត្រូវបានដាក់នៅលើផ្នែកខាងលើ (ច្រកចូល) បង្កើតកម្លាំងបញ្ច្រាសនៅលើ A1 ។ ដោយសារ A2 ខ្ពស់ជាង A1 A2-A1=B1 កម្លាំងនៅលើ B1 នឹងរុញកៅអីទៅបាល់ ហើយដឹងពីការផ្សាភ្ជាប់យ៉ាងតឹងនៃផ្នែកខាងលើ។

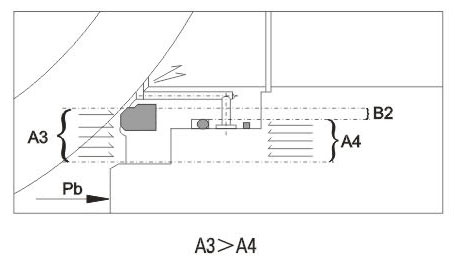

ផ្នែកខាងក្រោម៖ នៅពេលដែលសម្ពាធ Pb នៅខាងក្នុងសន្ទះបិទបើកកើនឡើង កម្លាំងដែលបានបញ្ចេញនៅលើ A3 គឺខ្ពស់ជាង A4 ។ ក្នុងនាមជា A3-A4=B2 ឌីផេរ៉ង់ស្យែលសម្ពាធនៅលើ B2 នឹងយកឈ្នះលើកម្លាំងនិទាឃរដូវដើម្បីធ្វើឱ្យកៅអីចេញពីបាល់ និងដឹងពីការបន្ធូរសម្ពាធនៃសន្ទះបិទបើកទៅផ្នែកខាងក្រោម។ បន្ទាប់ពីនោះកៅអីនិងបាល់នឹងត្រូវបានផ្សាភ្ជាប់ម្តងទៀតសកម្មភាពនិទាឃរដូវ។

8. ការផ្សាភ្ជាប់ទ្វេរដង (ពីស្តុងទ្វេ)
សន្ទះបាល់បំពង់ trunnion អាចត្រូវបានរចនាឡើងជាមួយនឹងរចនាសម្ព័ន្ធបិទជិតពីរដងមុន និងក្រោយបាល់សម្រាប់លក្ខខណ្ឌសេវាកម្មពិសេសមួយចំនួន និងតម្រូវការរបស់អ្នកប្រើប្រាស់។ វាមានឥទ្ធិពល piston ទ្វេ។ នៅក្រោមលក្ខខណ្ឌធម្មតា សន្ទះបិទបើកជាទូទៅទទួលយកការផ្សាភ្ជាប់បឋម។ នៅពេលដែលការផ្សាភ្ជាប់កៅអីបឋមត្រូវបានខូចខាតហើយបណ្តាលឱ្យលេចធ្លាយ។ កៅអីបន្ទាប់បន្សំអាចលេងមុខងារនៃការផ្សាភ្ជាប់ និងបង្កើនភាពជឿជាក់នៃការផ្សាភ្ជាប់។

កៅអីទទួលយករចនាសម្ព័ន្ធរួមបញ្ចូលគ្នា។ ការផ្សាភ្ជាប់បឋមគឺលោហធាតុទៅដែក។ ត្រាបន្ទាប់បន្សំគឺកៅស៊ូ fluorine O ring ដែលអាចធានាថាសន្ទះបាល់ឈានដល់កម្រិតនៃការផ្សាភ្ជាប់ពពុះ។ នៅពេលដែលឌីផេរ៉ង់ស្យែលសម្ពាធទាបខ្លាំង កៅអីផ្សាភ្ជាប់នឹងចុចបាល់តាមរយៈសកម្មភាពនិទាឃរដូវ ដើម្បីដឹងពីការផ្សាភ្ជាប់បឋម។ នៅពេលដែលឌីផេរ៉ង់ស្យែលសម្ពាធកើនឡើង កម្លាំងផ្សាភ្ជាប់នៃកៅអី និងតួនឹងកើនឡើងទៅតាមនោះ ដើម្បីបិទកៅអី និងបាល់ឱ្យតឹង ហើយធានាបាននូវដំណើរការផ្សាភ្ជាប់ល្អ។

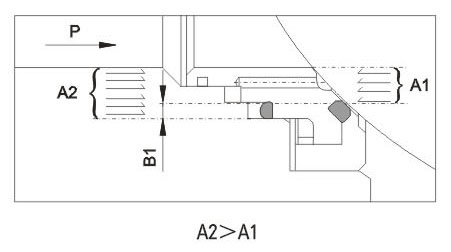

ការផ្សាភ្ជាប់បឋម៖ ខាងលើ។ នៅពេលដែលឌីផេរ៉ង់ស្យែលសម្ពាធទាបជាង ឬមិនមានឌីផេរ៉ង់ស្យែលសម្ពាធ កៅអីអណ្តែតនឹងផ្លាស់ទីតាមអ័ក្សតាមបណ្តោយសន្ទះបិទបើកនៅក្រោមសកម្មភាពនិទាឃរដូវ ហើយរុញកៅអីឆ្ពោះទៅរកបាល់ដើម្បីរក្សាការផ្សាភ្ជាប់យ៉ាងតឹងរ៉ឹង។ នៅពេលដែលសម្ពាធបំពង់ P កើនឡើង កម្លាំងដែលបញ្ចេញលើតំបន់ A2 នៃសន្ទះបិទបើកគឺខ្ពស់ជាងកម្លាំងដែលបញ្ចេញលើតំបន់ A1, A2-A1=B1។ ដូច្នេះកម្លាំងនៅលើ B1 នឹងរុញកៅអីឆ្ពោះទៅរកបាល់ ហើយដឹងពីការផ្សាភ្ជាប់យ៉ាងតឹងនៃផ្នែកខាងលើ។

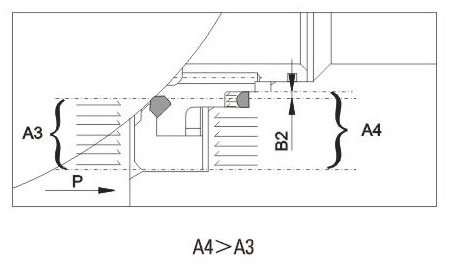

ការផ្សាភ្ជាប់បន្ទាប់បន្សំ៖ ខាងក្រោម។ នៅពេលដែលឌីផេរ៉ង់ស្យែលសម្ពាធទាបជាង ឬមិនមានឌីផេរ៉ង់ស្យែលសម្ពាធ កៅអីអណ្តែតនឹងផ្លាស់ទីតាមអ័ក្សតាមបណ្តោយសន្ទះបិទបើកនៅក្រោមសកម្មភាពនិទាឃរដូវ ហើយរុញកៅអីឆ្ពោះទៅរកបាល់ដើម្បីរក្សាការផ្សាភ្ជាប់យ៉ាងតឹងរ៉ឹង។ នៅពេលដែលសម្ពាធបែហោងធ្មែញសន្ទះ P កើនឡើង កម្លាំងដែលបញ្ចេញលើតំបន់ A4 នៃសន្ទះបិទបើកគឺខ្ពស់ជាងកម្លាំងដែលបញ្ចេញលើតំបន់ A3, A4-A3=B1។ ដូច្នេះកម្លាំងនៅលើ B1 នឹងរុញកៅអីឆ្ពោះទៅរកបាល់ ហើយដឹងពីការផ្សាភ្ជាប់យ៉ាងតឹងនៃផ្នែកខាងលើ។

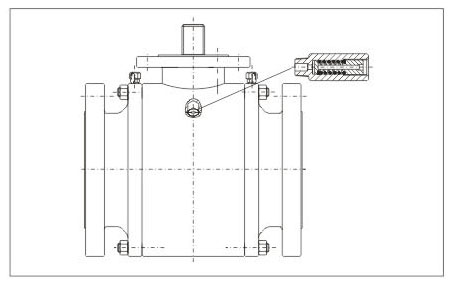

9. ឧបករណ៍សង្គ្រោះសុវត្ថិភាព
ដោយសារសន្ទះបាល់ត្រូវបានរចនាឡើងជាមួយនឹងការផ្សាភ្ជាប់បឋម និងបន្ទាប់បន្សំកម្រិតខ្ពស់ដែលមានឥទ្ធិពល piston ពីរដង ហើយបែហោងធ្មែញកណ្តាលមិនអាចដឹងពីការបន្ធូរសម្ពាធដោយស្វ័យប្រវត្តិនោះ សន្ទះសង្គ្រោះសុវត្ថិភាពត្រូវតែត្រូវបានដំឡើងនៅលើដងខ្លួនដើម្បីការពារគ្រោះថ្នាក់នៃការខូចខាតលើសសម្ពាធនៅខាងក្នុងបែហោងធ្មែញសន្ទះដែលអាចកើតឡើងដោយសារតែការពង្រីកកំដៅនៃមធ្យម។ ការតភ្ជាប់នៃសន្ទះសង្គ្រោះសុវត្ថិភាពជាទូទៅគឺ NPT1/2 ។ ចំណុចមួយទៀតដែលត្រូវកត់សម្គាល់នោះគឺថា សន្ទះបិទបើកសុវត្ថិភាពត្រូវបានបញ្ចេញដោយផ្ទាល់ទៅក្នុងបរិយាកាស។ ក្នុងករណីដែលការបញ្ចេញដោយផ្ទាល់ទៅក្នុងបរិយាកាសមិនត្រូវបានអនុញ្ញាត យើងស្នើឱ្យប្រើសន្ទះបាល់ដែលមានរចនាសម្ព័ន្ធពិសេសនៃការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិឆ្ពោះទៅរកចរន្តខាងលើ។ សូមមើលខាងក្រោមសម្រាប់ព័ត៌មានលម្អិត។ សូមបង្ហាញវាតាមលំដាប់លំដោយ ប្រសិនបើអ្នកមិនត្រូវការសន្ទះបិទបើកសុវត្ថិភាព ឬប្រសិនបើអ្នកចង់ប្រើសន្ទះបាល់ជាមួយនឹងរចនាសម្ព័ន្ធពិសេសនៃការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិឆ្ពោះទៅរកចរន្តខាងលើ។

10. រចនាសម្ព័ន្ធ Secial នៃការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិឆ្ពោះទៅរកស្ទ្រីមខាងលើ

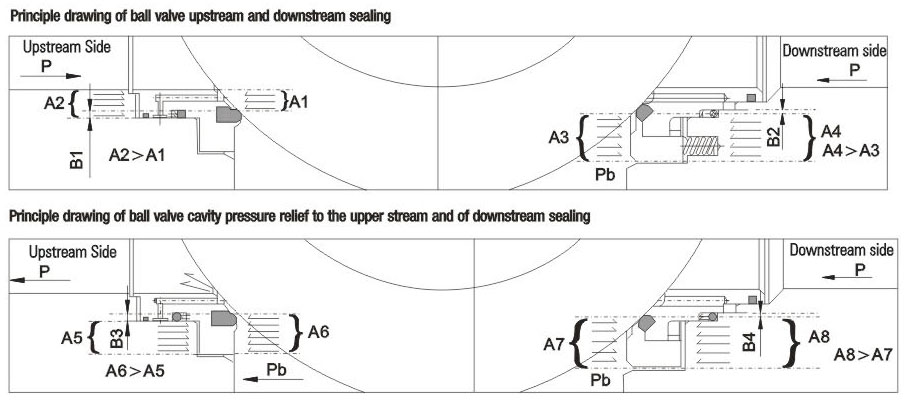

ដោយសារតែសន្ទះបាល់ត្រូវបានរចនាឡើងជាមួយនឹងការផ្សាភ្ជាប់បឋម និងបន្ទាប់បន្សំកម្រិតខ្ពស់ដែលមានឥទ្ធិពល piston ពីរដង ហើយបែហោងធ្មែញកណ្តាលមិនអាចដឹងពីការបន្ធូរសម្ពាធដោយស្វ័យប្រវត្តិនោះទេ សន្ទះបាល់ដែលមានរចនាសម្ព័ន្ធពិសេសត្រូវបានណែនាំដើម្បីបំពេញតាមតម្រូវការនៃការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិ និងធានាមិនមានការបំពុលដល់បរិស្ថាន។ នៅក្នុងរចនាសម្ព័ន្ធ ស្ទ្រីមខាងលើទទួលយកការផ្សាភ្ជាប់បឋម ហើយស្ទ្រីមខាងក្រោមទទួលយកការផ្សាភ្ជាប់បឋម និងបន្ទាប់បន្សំ។ នៅពេលដែលសន្ទះបាល់ត្រូវបានបិទ សម្ពាធនៅក្នុងសន្ទះបិទបើកអាចដឹងពីការបន្ថយសម្ពាធដោយស្វ័យប្រវត្តិទៅកាន់ស្ទ្រីមខាងលើ ដើម្បីជៀសវាងគ្រោះថ្នាក់ដែលបណ្តាលមកពីសម្ពាធបែហោងធ្មែញ។ នៅពេលដែលកៅអីបឋមត្រូវខូច និងលេចធ្លាយ កៅអីបន្ទាប់បន្សំក៏អាចដើរតួរនាទីនៃការផ្សាភ្ជាប់ផងដែរ។ ប៉ុន្តែត្រូវយកចិត្តទុកដាក់ជាពិសេសចំពោះទិសដៅលំហូរនៃសន្ទះបាល់។ កំឡុងពេលដំឡើង សូមចំណាំទិសដៅខាងលើ និងទឹកខាងក្រោម។ សូមមើលគំនូរខាងក្រោមសម្រាប់គោលការណ៍នៃការផ្សាភ្ជាប់នៃសន្ទះបិទបើកជាមួយនឹងរចនាសម្ព័ន្ធពិសេស។

11. Blow-out Proof Stem
ដើមបានបំបែករចនាសម្ព័ន្ធភស្តុតាងផ្លុំចេញ។ ដើមត្រូវបានរចនាឡើងជាមួយនឹងជើងនៅខាងក្រោមរបស់វា ដូច្នេះជាមួយនឹងទីតាំងនៃគម្របចុងខាងលើ និងវីស ដើមនឹងមិនត្រូវបានផ្លុំចេញដោយឧបករណ៍ផ្ទុក សូម្បីតែក្នុងករណីមានសម្ពាធមិនប្រក្រតីនៅក្នុងប្រហោងនៃសន្ទះបិទបើកក៏ដោយ។

12. ភាពធន់នឹងសំណឹក និងធន់នឹងស្ត្រេសស៊ុលហ្វីត
ប្រាក់ឧបត្ថម្ភ corrosion ជាក់លាក់ត្រូវបានទុកសម្រាប់កម្រាស់ជញ្ជាំងរាងកាយ។ ដើមដែកកាបូន, អ័ក្សថេរ, បាល់, កៅអី និងក្រវ៉ាត់កៅអីត្រូវបានទទួលរងនូវការដាក់ស្លាកនីកែលគីមីយោងទៅតាម ASTM B733 និង B656 ។ លើសពីនេះ សម្ភារៈធន់នឹងការច្រេះផ្សេងៗមានសម្រាប់អ្នកប្រើប្រាស់ជ្រើសរើស។
យោងតាមតម្រូវការរបស់អតិថិជន សមា្ភារៈសន្ទះបិទបើកអាចត្រូវបានជ្រើសរើសដោយយោងទៅតាម NACE MR 0175/ISO 15156 ឬ NACE MR 0103 ហើយការត្រួតពិនិត្យគុណភាព និងការត្រួតពិនិត្យគុណភាពយ៉ាងតឹងរឹងគួរតែត្រូវបានអនុវត្តក្នុងអំឡុងពេលផលិត ដើម្បីបំពេញតាមតម្រូវការរបស់គាត់យ៉ាងពេញលេញក្នុងស្តង់ដារ និងបំពេញលក្ខខណ្ឌសេវាកម្មនៅក្នុងបរិយាកាសស្ពាន់ធ័រ។

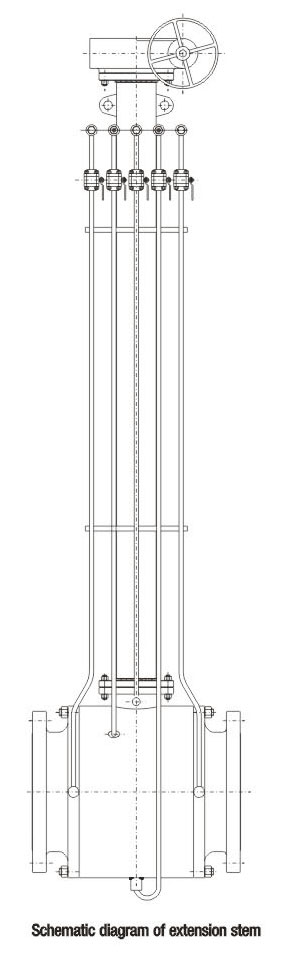

13. ដើមផ្នែកបន្ថែម
ចំពោះសន្ទះដែលបានបង្កប់ ដើមផ្នែកបន្ថែមអាចត្រូវបានផ្គត់ផ្គង់ប្រសិនបើត្រូវការប្រតិបត្តិការដី។ ដើមផ្នែកបន្ថែមត្រូវបានផ្សំឡើងពីដើម សន្ទះចាក់ថ្នាំផ្សាភ្ជាប់ និងសន្ទះបង្ហូរដែលអាចពង្រីកដល់កំពូល ដើម្បីភាពងាយស្រួលនៃប្រតិបត្តិការ។ អ្នក​ប្រើ​គួរ​តែ​បង្ហាញ​ពី​តម្រូវ​ការ​ដើម​ផ្នែក​បន្ថែម និង​ប្រវែង​ពេល​ធ្វើ​ការ​បញ្ជា​ទិញ។
សម្រាប់សន្ទះបាល់ដែលជំរុញតាមរយៈប្រតិបត្តិការអគ្គិសនី ខ្យល់ និងប្រព័ន្ធធារាសាស្ត្រ ប្រវែងដើមផ្នែកបន្ថែមគួរតែស្ថិតនៅពីកណ្តាលនៃបំពង់បង្ហូរប្រេងទៅគែមខាងលើ។
